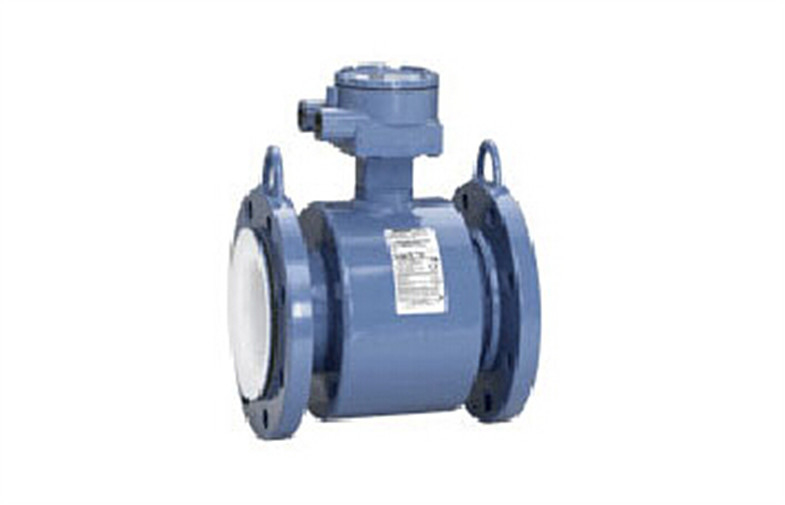

Το Rosemount 8705 έβαλε φλάντζα στους βαλμένους φλάντζα flowtube αισθητήρας αισθητήρες Flowtube για τα αγώγιμους υγρά και τους πηλούς

Γρήγορη λεπτομέρεια:

1. Κατασκευασμένος από Rosemount
2. Βαλμένο φλάντζα ύφος
3. 0.25% τυποποιημένη ακρίβεια 0.15% υψηλή επιλογή ακρίβειας διαθέσιμη
4. ½ στο μέγεθος 36 ίντσας διαθέσιμο
5. Παλόμενη δύναμη κίνησης ΣΥΝΕΧΩΝ σπειρών
6. Τυποποιημένο σχέδιο διαδικασίας

Περιγραφή:

Το Rosemount 8705 βαλμένοι φλάντζα αισθητήρες κατασκευάζεται από τον ανοξείδωτο και χάλυβα άνθρακα και ενώνεται στενά για να παρέχει μια ερμητική σφραγίδα που προστατεύει από την υγρασία και άλλους μολυσματικούς παράγοντες. Η σφραγισμένη κατοικία εξασφαλίζει μέγιστη αξιοπιστία αισθητήρων με την προστασία όλων των εσωτερικών συστατικών και την καλωδίωση από τα πιό εχθρικά περιβάλλοντα. Όλη η χρήση συστημάτων magmeter Rosemount παλλόταν τη ΣΥΝΕΧΗ τεχνολογία που παρέχει το συνεχή αυτόματο μηδενισμό για να αντισταθμίσει τις παραλλαγές στο περιβάλλον διαδικασίας ειδικά με την ακολουθία των χαρακτήρων:

1. Η όλος-ενωμένη στενά κατοικία αισθητήρων εξασφαλίζει αξιοπιστία στα πιό σκληρά περιβάλλοντα
2. Ευρύ φάσμα των μεγεθών, των ευθυγραμμίζοντας υλικών και των υλικών ηλεκτροδίων για να ικανοποιήσει τις όλες μαγνητικές flowmeter σας ανάγκες, εφαρμόσιμες στη διάμετρο σωλήνων από 15 χιλ. σε 900mm.
3. Ο ISO βάζει τα μήκη.
4. Απαίτηση εγκαταστάσεων αισθητήρων: 5D από τον προς τα πάνω και 2$ο προς τα κάτω σωλήνα κατ' ευθείαν.
5. Ακρίβεια: 0.25% για τα πρότυπα και 0.15% για την υψηλή επιλογή ακρίβειας.
6. Υπηρεσία: Αγώγιμοι υγρά και πηλοί.
7. Επιλογή συσκευών αποστολής σημάτων: ανταλλάξιμος με 8732E και 8712E.
8. Ανώτερο όριο σειράς: 12m/s.
9. Όριο θερμοκρασίας: -34 έως 65 °C για την περιβαλλοντική και μέγιστη διαδικασία η σειρά είναι -29 έως 177 °C με την επένδυση PTFE και PFA.
10. Φυσική προδιαγραφή:

• Μη-βρεγμένο υλικό: 304SST ή 316SST για τον αισθητήρα και φλάντζες, πλήρως ενωμένο στενά υλικό για το χρώμα κατοικίας και πολυουρεθάνιου.
• Βρεγμένο υλικό: PFA, PTFE, ETFE, πολυουρεθάνιο, νεοπρένιο, επένδυση Linatex και 316L 1$ΟΣ, κράμα 276 νικελίου (UNS N10276), ταντάλιο, ιρίδιο 80% platinum20%, τιτάνιο για τα ηλεκτρόδια.
• Ηλεκτρική σύνδεση: Δύο 1/214 NPT οι συνδέσεις με τον αριθμό 8 τερματικά βιδών παρέχονται στην τελική περίφραξη για την ηλεκτρική καλωδίωση.

Εφαρμογές:

Προδιαγραφές:

Βήμα 1: Τύπος αισθητήρων ροής   Τύπος Σημειώσεις εφαρμογής Επιλογή ακρίβειας Μεγέθη γραμμών Δύναμη Drive σπειρών 8705 Τυποποιημένο σχέδιο διαδικασίας 0.25% πρότυπα 0.15% υψηλός 15 - 900 χιλ. 0.5 - 36 ίντσα Παλόμενο συνεχές ρεύμα 8711 Συμπαγής ελαφρύς 0.25% πρότυπα 0.15% υψηλός 4 - 200 χιλ. 0.15 - 8 ίντσα Παλόμενο συνεχές ρεύμα 8721 Σχεδιασμένος για τα τρόφιμα & το ποτό και τη βιολογική επιστήμη, το 3-α και EHEDG 0.5% πρότυπα 0.25% υψηλός 15-100 χιλ. 0.5 - 4 ίντσα Παλόμενο συνεχές ρεύμα 8707 Το καλύτερο σε P&P, τις ροές πηλού M&M, και τις θορυβώδεις εφαρμογές 0.5% πρότυπα 0.25% υψηλός 80 - 900 χιλ. 3 - 36 ίντσα Υψηλός-σήμα Παλόμενο συνεχές ρεύμα   Βήμα 2: Υλική επιλογή σκαφών της γραμμής   Σκάφος της γραμμής Σημειώσεις Temp όρια Μεγέθη τύπων και γραμμών PFA ΚΑΛΥΤΕΡΟ FLUOROPOLYMER Άριστη αντίσταση στις χημικές ουσίες και γδάρσιμο. Κατάλληλος για οποιαδήποτε εφαρμογή. -20 σε 350°F (- 29 σε 177°C Φλάντζα 15 - 350 χιλ. 0.5 - 14 ίντσα Γκοφρέτα 4 - 8 χιλ. 0.15 - 0.3 ίντσες PTFE ΚΑΛΥΤΕΡΟ FLUOROPOLYMER Οικονομικώς πιό αποδοτικός από PFA. Άριστη χημική αντίσταση, αλλά λιγότερη αντίσταση γδαρσίματος από PFA. -20 σε 350°F (- 29 σε 177°C Βαλμένος φλάντζα 15 - 900 χιλ. 0.5 - 36 ίντσα Γκοφρέτα 15 - 200 χιλ. 0.5 - 8 ίντσα ETFE ΚΑΛΟ FLUOROPOLYMER Παρόμοια αντίσταση χημικών ουσιών και γδαρσίματος σε PTFE, αλλά μια χαμηλότερη θερμοκρασία maxium ένας ακριβότερος. -20 σε 300°F (- 29 σε 149°C) Βαλμένος φλάντζα 15 - 400 χιλ. 0.5 - 16 ίντσα Γκοφρέτα 15 - 200 χιλ. 0.5 - 8 ίντσα Πολυουρεθάνιο Χαρακτηριστικά εφαρμοσμένος στο καθαρό νερό (καμία χημική ουσία). Γδάρσιμο ανθεκτικό στους πηλούς με τα μικρά μόρια. 0 σε 140°F (- 18 σε 60°C) Βαλμένος φλάντζα 15 - 900 χιλ. 0.5 - 36 ίντσα Νεοπρένιο Χαρακτηριστικά εφαρμοσμένος για να ποτίσει και θαλάσσιο νερό. Γδάρσιμο ανθεκτικό στους πηλούς με τα μικρά μόρια. 0 σε 185°F (- 18 σε 85°C) Βαλμένος φλάντζα 80 - 1800 mm* 1.5 - 72 ίντσα Βήμα 3: Τύπος ηλεκτροδίων και υλική επιλογή   Τύπος ηλεκτροδίων Σημειώσεις εφαρμογής   Κουμπί Τυποποιημένο σχέδιο ηλεκτροδίων. Χρήση για τις περισσότερες εφαρμογές, ειδικά όπου το γδάρσιμο είναι μια ανησυχία. Έχει τη δίκαιη αντίσταση στο επίστρωμα που μπορεί να βελτιωθεί με κατάλληλα να ταξινομήσει τον αισθητήρα.   Bullet-nose Η χρήση όπου το επίστρωμα δεν είναι μια ανησυχία και κανένα στερεό είναι παρούσα. Bullet-nose το ηλεκτρόδιο δεν πρέπει να χρησιμοποιηθεί στις εφαρμογές λειαντικών ή πηλού δεδομένου ότι τα μόρια θα οδηγήσουν στον αυξανόμενο θόρυβο διαδικασίας στα ηλεκτρόδια.   Υλικό ηλεκτροδίων Σημειώσεις εφαρμογής 316L 1$ΟΣ Τυποποιημένο υλικό ηλεκτροδίων. Συμβατό σύστημα με τις περισσότερες χαμηλές βασισμένες στο νερό εφαρμογές συγκέντρωσης. Αποφύγετε τη χρησιμοποίηση ανοξείδωτη στις υψηλότερες όξινες εφαρμογές συγκέντρωσης. Κράμα 276 νικελίου Χρήση στο μέσο στα υψηλά οξέα συγκέντρωσης όπου ο 1$ΟΣ δεν είναι αποδεκτός. Χρήση στις εφαρμογές με τις υψηλές συγκεντρώσεις χλωριδίου, όπως το θαλάσσιο νερό. Λευκόχρυσος (Λευκόχρυσος 80%, ιρίδιο 20%) Ιδανικό για τις εφαρμογές ποτού που βρίσκονται στη βιομηχανία πολτού και χαρτιού. Επίσης ιδανικό ως εφεδρική επιλογή ηλεκτροδίων να καλυφθεί σχεδόν κάθε εφαρμογή σε εγκαταστάσεις. Συμβατό σύστημα με σχεδόν κάθε ρευστό διαδικασίας. Ταντάλιο Ιδανικό για τις υψηλές όξινες ροές συγκέντρωσης όπως τα υδροχλωρικά και υδροφθορικά οξέα. Τιτάνιο Ιδανικό για τις υψηλές καυστικές (βάση) εφαρμογές συγκέντρωσης όπως τα υδροξείδια νατρίου και καλίου. Βήμα 4: Επιλογή συσκευών αποστολής σημάτων   Τύπος Σημειώσεις Επιλογή ακρίβειας Παροχή ηλεκτρικού ρεύματος Πρωτόκολλο LOI παραγωγής ενδιάμεσων με τον χρήστη 8732 Ακέραιο ή μακρινό μοντάρισμα 0.25% πρότυπα 0.15% υψηλός Σφαιρικό AC/DC HART®, οπτικός διακόπτης LOI fieldbus Foundation™ ή επίδειξη μόνο 8712 Μακρινός τοίχος 0.25% πρότυπα 0.15% υψηλός Σφαιρικό AC/DC Αφιερωμένο ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ κουμπί LOI 8712 υψηλό σήμα Μακρινός τοίχος. Συμβατό σύστημα μόνο με το flowtube 8707 0.5% πρότυπα 0.25% 115V εναλλασσόμενο ρεύμα ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ Αφιερωμένο κουμπί LOI Βήμα 5: Διαγνωστικά και ενισχυμένα χαρακτηριστικά γνωρίσματα   Τύπος Σημειώσεις Διαθεσιμότητα Τυποποιημένα διαγνωστικά Ελάττωμα υλικού συσκευών αποστολής σημάτων ελάττωμα λογισμικού συσκευών αποστολής σημάτων ελάττωμα σπειρών αισθητήρων κενός σωλήνας Με κάθε συσκευή αποστολής σημάτων ε-σειρών   D1 Υψηλή επιλογή ακρίβειας (0.15%) 8732 και 8712   ΤΣΕΚΟΥΡΙ Τα ενισχυμένα Di ⁄ ΚΆΝΟΥΝ την ικανότητα 8732 και 8712     ΓΦ ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ ⁄       DA1 ⁄ D01 Η ακολουθία διαγνωστικών περιλαμβάνει: ανίχνευση ελαττωμάτων εδάφους και καλωδίωσης, υψηλή ανίχνευση θορύβου διαδικασίας. 8732 και 8712   DA2 ⁄ D02 Η διαγνωστική ακολουθία περιλαμβάνει: 8714i εσωτερική επαλήθευση μετρητών 8732 και 8712

Ανταγωνιστικό πλεονέκτημα:

Τα 8700 μαγνητικά Flowmeter συστήματα παρέχουν τη obstructionless μέτρηση ροής που είναι ιδανική για τη δοσολογία οποιουδήποτε αγώγιμου ρευστού. Μια ευρεία επιλογή των δομικών υλικών παρέχει στη συμβατότητα ουσιαστικά όλες τις εφαρμογές, από τα ιδιαίτερα διαβρωτικά υγρά στους ινώδεις πηλούς που θεωρούνται συχνά δύσκολος να μετρήσει με άλλες συσκευές. Μαγνητικά Flowmeters Rosemount προσφέρουν το όφελος τη ροή σε μια συσκευασία ουσιαστικά απρόσβλητη από την πυκνότητα, τη θερμοκρασία, την πίεση, και την αλλαγή ιξώδους.
