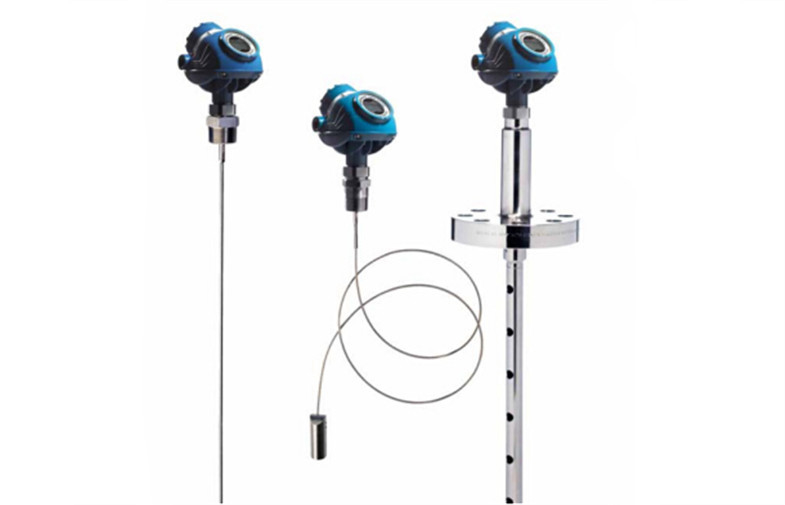

Βιομηχανία συσκευή αποστολής σημάτων επιπέδων Rosemount 5300 σειρών για την καταδυμένη διεπαφή

5300 συσκευή αποστολής σημάτων επιπέδων Rosemount σειράς για το επίπεδο υγρών ή καταδυμένων διεπαφών, υγρά διεπαφών, στερεά

Γρήγορη λεπτομέρεια:

· 5301 για το επίπεδο υγρών ή καταδυμένων διεπαφών

· 5302 για τα υγρά επιπέδων και διεπαφών

· 5303 για το επίπεδο στερεών

· Reflectometry χρονικών περιοχών αρχή μέτρησης του (TDR)

· 1$ΟΣ, Monel, Hastelloy ή PTFE-καλυμμένα 1$Α υλικά ελέγχων

· 4-20mA με το ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ ή την παραγωγή επικοινωνίας Fieldbus

· Μέχρι τη θερμοκρασία διαδικασίας 752°F

· Μέχρι πίεση διαδικασίας 5000 PSI (φραγμός 345) σε 100°F

· Εγγενής ασφάλεια ή έκρηξη/πυρίμαχες πρώην-εγκρίσεις

Περιγραφή:

Το Rosemount συσκευή αποστολής σημάτων επιπέδων 5300 σειρών είναι το ασφάλιστρό μας 2 καθοδηγημένο καλώδιο ραντάρ κυμάτων για την πρόκληση των μετρήσεων επιπέδων και διεπαφών στα υγρά, τους πηλούς και τα στερεά. Το Rosemount συσκευή αποστολής σημάτων επιπέδων 5300 σειρών παραδίδει όλα που θα αναμένατε από ένα ραντάρ διαδικασίας καλύτερος--κατηγορίας - ανώτερη αξιοπιστία, χαρακτηριστικά γνωρίσματα ασφάλειας κατάστασης προόδου, αβίαστος χειρισμός, και απεριόριστη συνδετικότητα.

Το καθοδηγημένο ραντάρ κυμάτων είναι μια συνεχής τεχνική μέτρησης επιπέδων που προσφέρει διάφορα πλεονεκτήματα. Είναι ουσιαστικά απρόσβλητο από τη θερμοκρασία, την πίεση, και τα μίγματα αερίου ατμού. Δεν έχει κανένα κινούμενο μέρος και επομένως απαιτεί ελάχιστη ή καμία συντήρηση. Μετρά το επίπεδο άμεσα και είναι επομένως απρόσβλητο από τις περισσότερες ρευστές αλλαγές ιδιοκτησίας, που περιλαμβάνουν αλλά μην περιορισμένος στην πυκνότητα και το ιξώδες αλλάζει.

Το Rosemount συσκευή αποστολής σημάτων επιπέδων 5300 σειρών είναι βασισμένο στη Reflectometry χρονικών περιοχών τεχνολογία του (TDR). Οι χαμηλής ισχύος σφυγμοί μικροκυμάτων νανοδευτερολέπτου καθοδηγούνται κάτω από έναν έλεγχο που καταδύεται στα μέσα διαδικασίας. Όταν ένας σφυγμός ραντάρ φθάνει στα μέσα με μια διαφορετική διηλεκτρική σταθερά, μέρος της ενέργειας απεικονίζεται στη συσκευή αποστολής σημάτων. Η χρονική διαφορά μεταξύ του διαβιβασθε'ντος και απεικονισμένου σφυγμού μετατρέπεται σε μια απόσταση από την οποία το συνολικό επίπεδο επιπέδων ή διεπαφών υπολογίζεται.

Το Rosemount συσκευή αποστολής σημάτων επιπέδων 5300 σειρών παραδίδει την απόδοση εξεχουσών θέσεων με DST, το οποίο είναι ένας γρήγορος διακόπτης για τη μετάδοση σημάτων μεταξύ της συσκευής αποστολής σημάτων και του δέκτη. Το Rosemount συσκευή αποστολής σημάτων επιπέδων 5300 σειρών ελαχιστοποιεί τις απώλειες σημάτων, το οποίο οδηγεί δύο έως το πέντε φορές ισχυρότερο λαμβανόμενο σήμα έναντι άλλων καθοδηγημένων συσκευών αποστολής σημάτων ραντάρ κυμάτων. Αυτό οδηγεί σε μια καλύτερη σήματος προς θόρυβο αναλογία και μια αυξανόμενη δυνατότητα να αντιμετωπιστούν οι ενοχλητικοί παράγοντες. Επιτρέπει επίσης τις μακροχρόνιες μετρώντας σειρές (πόδια μέχρι 164 (50m)) και μετρήσεις στα χαμηλά αντανακλαστικά μέσα (διηλεκτρικά από 1.4), ακόμη και με έναν ενιαίο έλεγχο μολύβδου.

Το Rosemount συσκευή αποστολής σημάτων επιπέδων 5300 σειρών έχει ένα διπλό κεφάλι διαμερισμάτων για να χωρίσει την ηλεκτρονική από τη σύνδεση καλωδίων. Χαρακτηρίζοντας την εύκολος--πρόσβαση και τα γερά τερματικά καλωδίων και μια προαιρετική διαβασμένη επίδειξη, το Rosemount κεφάλι συσκευών αποστολής σημάτων επιπέδων 5300 σειρών μπορεί να είναι 360° και είναι μετακινούμενο ενώ η δεξαμενή είναι στην υπηρεσία. Δεν υπάρχει κανένα ταίριασμα μεταξύ του κεφαλιού και των ελέγχων. Όλο αυτό προσθέτει επάνω στο μειωμένο κόστος και την αυξανόμενη ασφάλεια.

Οι έλεγχοι είναι διαθέσιμοι στις διαφορετικές μορφές και τα υλικά, επίσης με τις επιλογές να αντιμετωπιστεί η ακραίες πίεση και η θερμοκρασία. Το ραντάρ κύριο ™ Rosemount με τη φιλική προς το χρήστη διεπαφή του είναι το τελευταίο λογισμικό οργάνωσης και ανίχνευσης μηχανικών βλαβών. Το Rosemount δυνάμεις συσκευών αποστολής σημάτων επιπέδων 5300 σειρών η αρχιτεκτονική PlantWeb με την παράδοση της καλύτερης πολυμεταβλητής συσκευής αποστολής σημάτων ™ (και επίπεδο και διεπαφή από την ίδια μονάδα 2 καλωδίων), των καλύτερων πρακτικών εγκαταστάσεων, και της καλύτερης νοημοσύνης τομέων με τα προηγμένα διαγνωστικά για το ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ ® και το fieldbus ΙΔΡΎΜΑΤΟΣ ™. Αυτό επιτρέπει τη δυναμική συντήρηση για την αυξανόμενη διαθεσιμότητα διαδικασίας.

Το Rosemount συσκευή αποστολής σημάτων επιπέδων 5300 σειρών χρησιμοποιεί τα ίδια δύο καλώδια και για την παροχή ηλεκτρικού ρεύματος και για την επικοινωνία. Το στοιχείο μέτρησης διαβιβάζεται ως αναλογικό σήμα 4-20 μΑ με ένα ψηφιακό σήμα ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ ® ή το σήμα fieldbus ΙΔΡΎΜΑΤΟΣ ™. Το σήμα ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ ® μπορεί να χρησιμοποιηθεί σε έναν τρόπο multidrop. Με την αποστολή του ψηφιακού σήματος ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ ® στον προαιρετικό τρι-βρόχο ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ ®, είναι δυνατό να υπάρξουν μέχρι τρία πρόσθετα 4-20mA αναλογικά σήματα.

Εφαρμογές:

Το Rosemount συσκευή αποστολής σημάτων επιπέδων 5300 σειρών είναι το ασφάλιστρό μας 2 καθοδηγημένο καλώδιο ραντάρ κυμάτων για την πρόκληση των μετρήσεων επιπέδων και διεπαφών στα υγρά, τους πηλούς και τα στερεά. Το Rosemount συσκευή αποστολής σημάτων επιπέδων 5300 σειρών παραδίδει όλα που θα αναμένατε από ένα ραντάρ διαδικασίας καλύτερος--κατηγορίας - ανώτερη αξιοπιστία, χαρακτηριστικά γνωρίσματα ασφάλειας κατάστασης προόδου, αβίαστος χειρισμός, και απεριόριστη συνδετικότητα.

Προδιαγραφές:

Ανταγωνιστικό πλεονέκτημα:

• Κύριες ικανότητα και αξιοπιστία μέτρησης βιομηχανίας που παρέχονται από την άμεση τεχνολογία διακοπτών
• Αυξανόμενη διαθεσιμότητα εγκαταστάσεων με τα προηγμένα διαγνωστικά και λειτουργία PlantWeb®
• Αυξανόμενη ασφάλεια και αποδεδειγμένο FMEDA κατάλληλες για SIL2 με ένα SFF>90%
• Μειωμένο κόστος και αυξανόμενη ασφάλεια από το γερό μορφωματικό σχέδιο
• Μειωμένες διεισδύσεις αρίθμησης και διαδικασίας οργάνων με μια συσκευή αποστολής σημάτων MultiVariable™
• Βελτιωμένη ποιότητα ρυθμοαπόδοσης και των προϊόντων λόγω της ανώτερων απόδοσης και της ακρίβειας
• Μειωμένο αρχικό κόστος μέσω των ισχυρών και εύχρηστων εργαλείων διαμόρφωσης και της συνεχούς ολοκλήρωσης εγκαταστάσεων
• Βελτιωμένη απόδοση EMC και υψηλότερη ασφάλεια με την έξυπνη γαλβανική διεπαφή
• Μειωμένες λειτουργικές δαπάνες με την προφητική συντήρηση και την εύκολη ανίχνευση μηχανικών βλαβών
