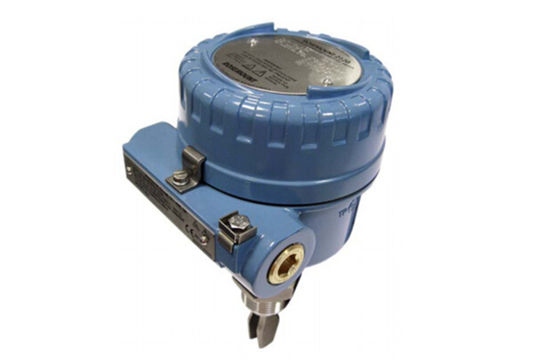

Rosemount 2120 δομένος διακόπτης επιπέδων δικράνων υγρός για ουσιαστικά όλες τις υγρές εφαρμογές

Rosemount 2120 δομένος διακόπτης επιπέδων δικράνων υγρός

Γρήγορη λεπτομέρεια:

1- τα πλήρως χαρακτηρισμένα 2120 είναι ιδανικά για σχεδόν όλες τις υγρές εφαρμογές

2-ευρύς επιλογή των υλικών της κατασκευής

3-πλήρης σειρά των συνδέσεων διαδικασίας

4-τέσσερα μεταστρέφοντας μηχανισμοί διαμορφώσιμοι για την αίτησή σας

5-ηλεκτρονικός self-checking και έλεγχος όρου

6-τρόπου επίλεκτος διακόπτης χρονικής καθυστέρησης χρηστών ⁄ διευθετήσιμος

7-SIL 2 κατάλληλος

Περιγραφή:

Το Rosemount 2120 είναι βασισμένο τεχνολογία δικράνων δόνησης στη σύντομη, που καθιστά την κατάλληλη για ουσιαστικά όλες τις υγρές εφαρμογές. Τα χαρακτηριστικά γνωρίσματα περιλαμβάνουν μια πλήρη σειρά των συνδέσεων διαδικασίας, την ευρεία επιλογή της κατοικίας και τα βρεγμένα υλικά μερών, τέσσερις διαφορετικές λειτουργίες μετατροπής, εκτεταμένα μήκη δικράνων, επικίνδυνη περιοχή, βασική self-checking λειτουργία, και υπερχειλίζουν τις εγκρίσεις. Τα 2120 μπορούν να αντισταθούν τις θερμοκρασίες μέχρι 302 °F (150 °C) και πιέσεις 1450 psig (barg 100). Αυτός ο συνδυασμός χαρακτηριστικών γνωρισμάτων το καθιστά διαμορφώσιμο σχεδόν σε όλες τις απαιτήσεις.

1-λειτουργία ουσιαστικά απρόσβλητος από τη ροή, την αναταραχή, τις φυσαλίδες, τον αφρό, τη δόνηση, την περιεκτικότητα σε στερεά, το επίστρωμα, τις ιδιότητες του υγρού, και τις παραλλαγές προϊόντων

2-κανένας η ανάγκη για τη βαθμολόγηση και απαιτεί τις ελάχιστες διαδικασίες εγκαταστάσεων

3-εύκολος τελική πρόσβαση, πολικότητα αναίσθητες και προστασία βραχυκυκλώματος

4-κανένας η κίνηση των μερών ή ρωγμές δεν σημαίνει ουσιαστικά καμία συντήρηση

5-βασικός ηλεκτρονική self-checking λειτουργία

6-ορατός θέση συσκευών επιδείξεων των οδηγήσεων κτύπου της καρδιάς

7-διευθετήσιμος καθυστέρηση μετατροπής για τις ταραχώδεις εφαρμογές ραντίσματος ⁄

8-τοπικός το μαγνητικό σημείο δοκιμής καθιστά τη λειτουργική δοκιμή εύκολη

9-μικρός σε το μέγεθος και βάρος, σύντομο μήκος δικράνων μέχρι 118 μέσα. (3 μ)

10- Το σχέδιο δικράνων «γρήγορης σταλαγματιάς» δίνει το χρόνο γρηγορότερης απόκρισης ειδικά με τα ιξώδη υγρά

11-γενικός περιοχή, έκρηξη ⁄ πυρίμαχες, και ασφαλείς αφ' εαυτού επιλογές

Εφαρμογές:

Το Rosemount 2120 μπορεί να χρησιμοποιηθεί για τις μετρήσεις επιπέδων σημείου στα υγρά στις περισσότερες διαδικασίες και τις περισσότερες βιομηχανίες. Οι εφαρμογές περιλαμβάνουν:

Υπερχειλίστε την προστασία

Υψηλός και χαμηλού επιπέδου συναγερμός

Ανίχνευση ορίου ελέγχου ⁄ αντλιών

Εγκατάσταση σωλήνων (προστασία αντλιών)

Υγιεινές εφαρμογές

Ασύρματες εφαρμογές (όταν χρησιμοποιείται από κοινού με το Rosemount 702)

Ανίχνευση διαρροών σκαφών

Ανίχνευση εισόδου νερού

Rosemount 2120 εφαρμογή και τοποθετώντας παραδείγματα
Για τα περισσότερα υγρά συμπεριλαμβανομένου του επιστρώματος και τα αερισμένους υγρά και τους πηλούς, η λειτουργία είναι ουσιαστικά απρόσβλητη από τη ροή, την αναταραχή, τις φυσαλίδες, τον αφρό, τη δόνηση, τα στερεά μόρια, τη συγκέντρωση (αποφύγετε το γεφύρωμα των δικράνων) ή τις ιδιότητες του υγρού. Για τη χρήση στις επικίνδυνες (ΕΙΝΑΙ ή Exd) ή ασφαλείς θερμοκρασίες περιοχής και διαδικασίας μέχρι 302°F (150°C). Τοποθετήστε σε οποιαδήποτε θέση στη δεξαμενή ή το σωλήνα. Το μοντάρισμα είναι ένα ευρύ φάσμα περασμένος κλωστή, που βάζεται φλάντζα από, ή την υγιεινή σύνδεση.

Εκτιμήσεις εφαρμογής:
• Εξασφαλίστε ότι το υγρό είναι μέσα στις σειρές θερμοκρασίας και πίεσης (δείτε τις προδιαγραφές).
• Ελέγξτε ότι το υγρό είναι μέσα συνιστώμενη σειρά ιξώδους 0.2 έως 10.000 CP.
• Τα παραδείγματα των προϊόντων με πάρα πολύ υψηλό του ιξώδους είναι σιρόπι, κέτσαπ, φυστικοβούτυρο και πίσσα σοκολάτας. Ο διακόπτης θα ανιχνεύσει ακόμα αυτά τα προϊόντα αλλά ο χρόνος αγωγών μπορεί να είναι πολύ μακροχρόνιος.
• Ελέγξτε ότι η υγρή πυκνότητα είναι επάνω από 37.5 lb/ft 3 (600 kg/m3).
• Τα παραδείγματα των προϊόντων με πάρα πολύ χαμηλό της πυκνότητας είναι ακετόνη, πεντάνιο και εξάνιο.
• Έλεγχος για τον κίνδυνο συγκέντρωσης στα δίκρανα.
• Αποφύγετε τις καταστάσεις όπου η ξήρανση και η επένδυση των προϊόντων μπορούν να δημιουργήσουν την υπερβολική συγκέντρωση.
• Μην εξασφαλίστε κανέναν κίνδυνο τα δίκρανα.
• Εάν το επίστρωμα, γεφύρωμα μπορεί να εμφανιστεί εξασφαλίστε ότι η ντυμένη Halar/PFA έκδοση χρησιμοποιείται για να μειώσει τον κίνδυνο συγκέντρωσης.
• Τα παραδείγματα των προϊόντων που μπορούν να δημιουργήσουν το γεφύρωμα των δικράνων είναι πυκνοί πηλοί και πίσσα εγγράφου.
• Ελέγξτε την περιεκτικότητα σε στερεά στο υγρό.
• Τα προβλήματα μπορούν να εμφανιστούν εάν το προϊόν ντύνει και ξεραίνει την πρόκληση της συσσωμάτωσης.
• Δεδομένου ότι μια μέγιστη στερεά διάμετρος μορίων οδηγίας στο υγρό είναι 0.2 μέσα. (5 χιλ.).
• Η πρόσθετη εκτίμηση απαιτείται κατά να εξετάσει τα μόρια μεγαλύτερα από 0.2 μέσα. (5 χιλ.), συμβουλευθείτε το εργοστάσιο.
• Αφρός
• Σχεδόν σε όλες τις περιπτώσεις τα 2120 είναι αναίσθητα στους αφρούς (μην δείτε τον αφρό ως υγρό).
• Εντούτοις στις σπάνιες περιπτώσεις μερικοί πολύ πυκνοί αφροί μπορούν να δουν όπως υγροί, το γνωστό παράδειγμα αυτού βρίσκεται στην κατασκευή παγωτού και χυμού από πορτοκάλι.

Προδιαγραφές:

Ανταγωνιστικό πλεονέκτημα:

1-λειτουργία ουσιαστικά απρόσβλητος από τη ροή, την αναταραχή, τις φυσαλίδες, τον αφρό, τη δόνηση, την περιεκτικότητα σε στερεά, το επίστρωμα, τις ιδιότητες του υγρού, και τις παραλλαγές προϊόντων

2-κανένας η ανάγκη για τη βαθμολόγηση και απαιτεί τις ελάχιστες διαδικασίες εγκαταστάσεων

3-εύκολος τελική πρόσβαση, πολικότητα αναίσθητες και προστασία βραχυκυκλώματος

4-κανένας η κίνηση των μερών ή ρωγμές δεν σημαίνει ουσιαστικά καμία συντήρηση

5-βασικός ηλεκτρονική self-checking λειτουργία

6-ορατός θέση συσκευών επιδείξεων των οδηγήσεων κτύπου της καρδιάς

7-διευθετήσιμος καθυστέρηση μετατροπής για τις ταραχώδεις εφαρμογές ραντίσματος ⁄

8-τοπικός το μαγνητικό σημείο δοκιμής καθιστά τη λειτουργική δοκιμή εύκολη

9-μικρός σε το μέγεθος και βάρος, σύντομο μήκος δικράνων μέχρι 118 μέσα. (3 μ)

10- Το σχέδιο δικράνων «γρήγορης σταλαγματιάς» δίνει το χρόνο γρηγορότερης απόκρισης ειδικά με τα ιξώδη υγρά

11-γενικός περιοχή, έκρηξη ⁄ πυρίμαχες, και ασφαλείς αφ' εαυτού επιλογές
