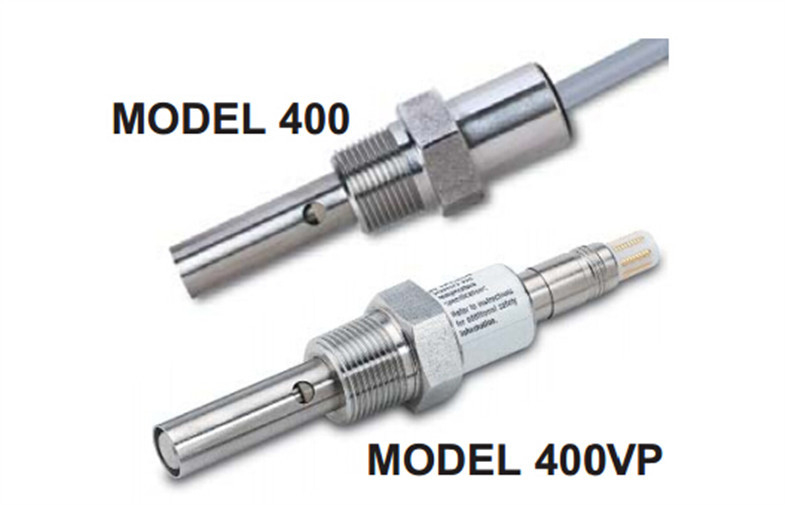

Αναλυτικοί 400/400VP ανάλυσης νερού Rosemount αισθητήρες αγωγιμότητας γενικού σκοπού ΑΝΤΟΧΉΣ οργάνων

Γρήγορη λεπτομέρεια:

    · Κατασκευασμένος από Rosemount Analytical

· Σύνδεση διαδικασίας: 3/4 ίντσα MNPT

· Θερμοκρασία: 32 σε 221°F (0 σε 105°C)

· Θερμοκρασία (επιλογή -60): 32 σε 392°F (0 σε 200°C)

· Πίεση: 250 psig (1825 ABS kPa) μέγιστο

· Κενό: 7.4 psia (51 ABS kPa)

· Βρεγμένα υλικά:

ηλεκτρόδια ο τιτάνιο

σώμα ο ανοξείδωτο 316

μονωτής ο ΚΡΥΦΟΚΟΙΤΑΞΤΕ

O-rings ο EPDM

Περιγραφή:

Ο αναλυτικός πρότυπος 400 το /400VP αισθητήρας αγωγιμότητας αντοχής Rosemount σχεδιάζεται για άμεσο βίδα-στην εισαγωγή στη διαδικασία διοχετεύοντας με σωλήνες χρησιμοποιώντας μια συναρμολόγηση 3/4-ίντσας MNPT. Οι πρότυποι 400 αισθητήρες μπορούν επίσης να χρησιμοποιηθούν στα sidestream δείγματα. Ένα γράμμα Τ σωλήνων 1 ίντσας με έναν δακτύλιο 3/4-ίντσας είναι κατάλληλο κύτταρο ροής. Ένα γράμμα Τ σωλήνων 3/4-ίντσας μπορεί να χρησιμοποιηθεί με τα κύτταρα 0.1 και 1.0/cm. Ένα διαφανές κύτταρο πλαστικής ροής είναι επίσης διαθέσιμο (PN 24091-02).

Οι αισθητήρες ΑΝΤΟΧΗΣ έρχονται σε επαφή με τους αισθητήρες αγωγιμότητας. Είναι διαθέσιμοι στις σταθερές κυττάρων 0.01, 0.1, 1.0, και 10/cm. Η επιλογή της σταθεράς κυττάρων εξαρτάται από την αγωγιμότητα. Τα υψηλά δείγματα αγωγιμότητας απαιτούν τις μεγαλύτερες σταθερές κυττάρων. Συμβουλευθείτε το φύλλο στοιχείων προϊόντων συσκευών ανάλυσης για τις συνιστώμενες σειρές και την ακρίβεια.

Οι αισθητήρες με τις σταθερές κυττάρων 0.01, 0.1 και 1.0/cm χωρίζουν τα ομόκεντρα ηλεκτρόδια τιτανίου από έναν PEEK μονωτή. O-rings EPDM σφραγίζουν τα εσωτερικά μέρη του αισθητήρα από το υγρό διαδικασίας. Οι αισθητήρες με τις σταθερές κυττάρων 10/cm έχουν τα από γραφίτη ηλεκτρόδια και ένα εποξικό σώμα.

Η ηλεκτρολυτική αγωγιμότητα είναι μια ισχυρή λειτουργία της θερμοκρασίας, και οι αναγνώσεις αγωγιμότητας μετατρέπονται χαρακτηριστικά στην αξία σε μια θερμοκρασία αναφοράς. Για να μετρήσουν τη θερμοκρασία, οι αισθητήρες ΑΝΤΟΧΗΣ χρησιμοποιούν μια Ε&ΤΑ λευκόχρυσου. Στους αισθητήρες ηλεκτροδίων μετάλλων η Ε&ΤΑ είναι μέσα στο εσωτερικό ηλεκτρόδιο. Στον εποξικό αισθητήρα σωμάτων, η Ε&ΤΑ είναι σε ένα τιτάνιο thermowell προεξέχοντας από το τέλος του αισθητήρα.

Ο πρότυπος αισθητήρας 400 είναι διαθέσιμος με Variopol 6 γρήγορα - αποσυνδέστε τους υδατοστεγείς συνδετήρες. Καλώδιο το διασυνδέοντας καλώδιο στη συσκευή ανάλυσης και τρεγμένος το καλώδιο στον αισθητήρα. Ο αισθητήρας συνδέει με το δοχείο καλωδίων. Για να αντικαταστήσετε τον αισθητήρα, αποσυνδέστε απλά τη συναρμολόγηση και το βούλωμα Variopol σε έναν νέο αισθητήρα. Δεν υπάρχει καμία ανάγκη να ξανακάνει ηλεκτρική εγκατάσταση ή καλώδιο επανάληψης.

Εφαρμογές:

Το Rosemount αναλυτικοί αισθητήρες αγωγιμότητας γενικού σκοπού ENDURANCE™ 400 και 400VP προορίζεται για τον προσδιορισμό της αγωγιμότητας στις εφαρμογές που κυμαίνονται από το νερό υψηλής αγνότητας για να καθαρίσει το δροσίζοντας νερό. Οι αισθητήρες είναι ιδανικοί για τη χρήση στα καθαρά, non-corrosive δείγματα που έχουν την αγωγιμότητα λιγότερο από 20.000 uS/cm.*

Και η χαμηλή θερμοκρασία (221°F/105°C) και οι υψηλής θερμοκρασίας επιλογές (392°F/200°C) είναι διαθέσιμες. Το όριο πίεσης είναι 250 psig (1825 ABS kPa). Ο αισθητήρας είναι διαθέσιμος με το ακέραιο καλώδιο (πρότυπο 400) ή με γρήγορα - αποσυνδέστε το καλώδιο Variopol (πρότυπο 400VP).

Οι αισθητήρες προορίζονται για την άμεση εισαγωγή στη διαδικασία διοχετεύοντας με σωλήνες χρησιμοποιώντας μια συναρμολόγηση ¾ MNPT. Μπορούν επίσης να χρησιμοποιηθούν σε ένα sidestream δείγμα. Οι σταθερές κυττάρων είναι 0.01/cm, 0.10/cm, και 1.0/cm.

*For τα βρώμικα ή διαβρωτικά δείγματα ή για τα δείγματα που έχουν την υψηλή αγωγιμότητα, ένας σπειροειδής/επαγωγικός αισθητήρας όπως το πρότυπο 228 ή 226 συστήνονται.

Προδιαγραφές:

Σταθερές κυττάρων: 0.01, 0.1, και 1.0/cm

Βρεγμένα υλικά:

Ηλεκτρόδια: τιτάνιο

Σώμα: ανοξείδωτο 316

Μονωτής: ΚΡΥΦΟΚΟΙΤΑΞΤΕ

O-rings: EPDM

Σύνδεση διαδικασίας: 3/4 ίντσα MNPT

Θερμοκρασία: 32 – 221ºF (0 – 105ºC)

Θερμοκρασία (επιλογή -60): 32 – 392ºF (0 – 200ºC)

Πίεση: 250 psig (1825 ABS kPa) μέγιστο

Κενό: Σε 1.6 μέσα. Η διαρροή αέρα Hg (kPa 5.2) είναι λιγότερο από 0.005 SCFM (0.00014 m3/min).

Μήκος καλωδίων (πρότυπο 400 μόνο): πρότυπα ποδιών 10 (3.1 μ) πόδια 50 (15.2 μ) προαιρετικά

Ανταγωνιστικό πλεονέκτημα:

ΕΤΟΙΜΗ ΠΡΟΣ ΧΡΉΣΗ με το εργοστάσιο-μετρημένο κύτταρο η σταθερή βαθμολόγηση εξασφαλίζει έξω--ο-κιβώτιο
ακρίβεια. Ερχόμενος σε επαφή με τους αισθητήρες αγωγιμότητας είναι διαθέσιμος στις σταθερές κυττάρων 0.01, 0.1, 1.0, και 10/cm.

ΑΜΕΣΟΣ βίδα-στην ΕΙΣΑΓΩΓΗ στη διαδικασία που διοχετεύει με σωλήνες χρησιμοποιώντας μια συναρμολόγηση 3/4-ίντσας MNPT.
Ο αισθητήρας 400 μπορεί επίσης να χρησιμοποιηθεί στα sidestream δείγματα.

ΔΙΑΘΕΣΙΜΟΣ ΜΕ τους quick-disconnect συνδετήρες VARIOPOL το (VP).

ΥΔΑΤΟΣΤΕΓΕΙΣ ΣΥΝΔΕΣΕΙΣ τα ομόκεντρα ηλεκτρόδια τιτανίου που χωρίζονται με από PEEK
μονωτής. O-rings EPDM σφραγίζουν τα εσωτερικά μέρη του αισθητήρα από το υγρό διαδικασίας.

Μεταβλητότητα προσφορών ΛΕΥΚΟΧΡΥΣΟΥ RTDS ΑΝΤΙΛΗΨΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ.
Θερμοκρασία: 32 – 221ºF (0 – 105ºC)
Θερμοκρασία (επιλογή -60): 32 – 392ºF (0 – 200ºC)

ΕΥΠΡΟΣΑΡΜΟΣΤΕΣ ΤΟΠΟΘΕΤΩΝΤΑΣ ΔΙΑΜΟΡΦΩΣΕΙΣ με βίδα-μέσα, εισελκόμενος, και ροή-μέσω τις επιλογές με τα πρότυπα 402 και 404.
