συσκευή αποστολής σημάτων επιπέδων 3051SAL Rosemount με το πρωτόκολλο ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ 2 - καλώδιο 4 - 20 μΑ

συσκευή αποστολής σημάτων επιπέδων 3051SAL Rosemount με το πρωτόκολλο ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ 2 - καλώδιο 4 - 20 μΑ

Γρήγορη λεπτομέρεια:

· Συνεπίπεδες και ευθύγραμμες πλατφόρμες ενότητας αισθητήρων

· Απόλυτων ή διαφορικών πιέσεις μετρητών,

· Μέχρι 10.000 psia (φραγμός 690) σειρά πίεσης

· Ποικιλία των συνδέσεων διαδικασίας

· Όριο περιβαλλοντικής θερμοκρασίας: -40 έως 185 °F (- 40 έως 85 °C)

· 12-έτος περιορισμένη εξουσιοδότηση

· 0-100% σχετική υγρασία

Περιγραφή:

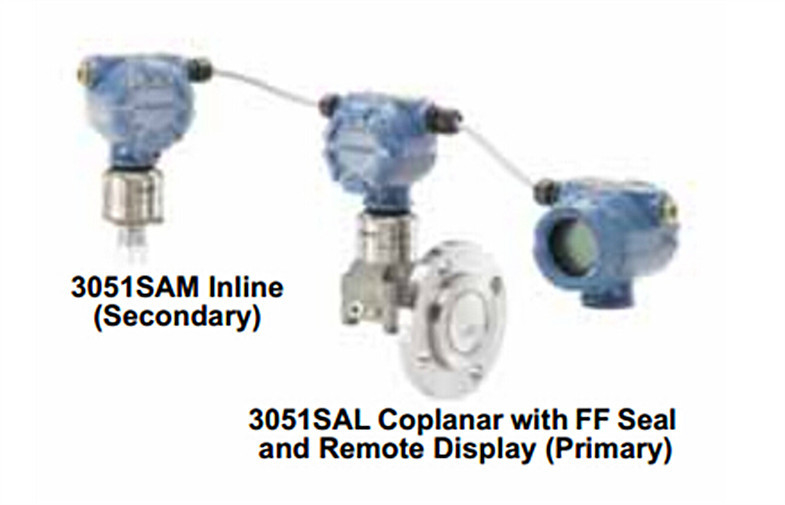

Το υγρό σύστημα συσκευών αποστολής σημάτων επιπέδων Rosemount 3051SAL είναι ένα εύκαμπτο, 2 αρχιτεκτονική ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ καλωδίων 4-20 μΑ που υπολογίζει τη διαφορική πίεση το (DP) χρησιμοποιώντας ηλεκτρονικά δύο αισθητήρες πίεσης που συνδέονται μαζί με ένα μη ειδικευμένο ηλεκτρικό καλώδιο.

Οι ιδανικές εφαρμογές για το σύστημα 3051SAL ERS περιλαμβάνουν τα ψηλές σκάφη και τις στήλες απόσταξης που έχουν απαιτήσει παραδοσιακά τα μακροχρόνια μήκη του τριχοειδούς αγγείου ή της διοχέτευσης με σωλήνες ώθησης. Όταν χρησιμοποιείται σε αυτούς τους τύπους εφαρμογών, το σύστημα 3051S ERS μπορεί να παραδώσει:

· Ακριβέστερες και επαναλαμβανόμενες μετρήσεις DP

· Γρηγορότερη χρονική απάντηση

· Απλουστευμένες εγκαταστάσεις

· Μειωμένη συντήρηση

Εφαρμογές:

Η διαφορική συσκευή αποστολής σημάτων επιπέδων πίεσης Rosemount 3051SAL είναι υπηρεσία για την υγρή μέτρηση επιπέδων.

Προδιαγραφές:

Φυσική προδιαγραφή:

· Ηλεκτρικές συνδέσεις: 1/214 NPT, G1/2, και M20 αγωγός × 1.5 (CM20).

· Συνδέσεις διαδικασίας: 2 μέσα. (DN 50), 3 μέσα. (DN 80), ή 4 μέσα. (DN 100) Φλάντζα 150, 300, ή 600 κατηγορίας Ansi JIS 10K, 20K, ή 40K φλάντζα Φλάντζα PN 10/16 ή PN 40 για τις φλάντζες σφραγίδων ΓΦ και EF, 1 μέσα. (DN 25) ή 1.5 μέσα. (DN 40) Φλάντζα 150, 300, ή 600 κατηγορίας Ansi JIS 10K, 20K, ή 40K φλάντζα Φλάντζα PN 40 για τις φλάντζες σφραγίδων RF, 1/418, 1/214, 3/414, ή 1-11.5 NPT θηλυκό για RT τις σφραγίδες, 1.5 μέσα, 2 μέσα, ή 3 μέσα. Υγιεινός τρι-σφιγκτήρας ύφους τρι-τριφυλλιού για τις σφραγίδες Sc, 4 μέσα. Η υγιεινή δεξαμενή ξεχορταριάζει για τις σφραγίδες SS.

· Βρεγμένα διαδικασία μέρη: Τα διαφράγματα διαδικασίας είναι 316L 1$ΟΣ ή αναμιγνύουν γ-276 ή το ταντάλιο Το μέρος επέκτασης είναι η βλ.-3M ή CW-12MW Να τοποθετήσει τη φλάντζα είναι καλυμμένο ψευδάργυρος-κοβάλτιο καίσιο ή 1$Ο.

· Μη-βρεγμένα μέρη: Η κατοικία ηλεκτρονικής είναι αργίλιο ή βλ.-8M χαμηλός-χαλκού (χυτή έκδοση 316 του 1$ΟΥ). Τύπος περιφράξεων NEMA 4X, IP 66, IP 68.

· Η ενότητα αισθητήρων γεμίζει το ρευστό είναι συνεπίπεδη σιλικόνη χρήσεων ή αδρανές Halocarbon, ευθύγραμμη σειρά σιλικόνης Fluorinert fc-43 χρήσεων.

· Η σφραγίδα γεμίζει το ρευστό: Syltherm XLT, σιλικόνη 704, σιλικόνη 200, αδρανής, γλυκερίνη, Neobee μ-20, γλυκόλη προπυλενίου και νερό.

Ανταγωνιστικό πλεονέκτημα:

1. Ποικιλία των συνδέσεων διαδικασίας συμπεριλαμβανομένου βαλμένος φλάντζα, που περνιούνται κλωστή, και υγιεινές σφραγίδες.

2. Ποσολογημένη απόδοση για την ολόκληρη συνέλευση συσκευών αποστολής σημάτων/σφραγίδων.

3. 4-20 ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ μΑ, λεωφορείο τομέων ΙΔΡΎΜΑΤΟΣ, και ασύρματα πρωτόκολλα προαιρετικά. Γιατί το ραδιόφωνο είναι IEC 62591 (ασύρματο ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ), 2.4 Ghz DSSS.

4. Πρόσθετα 1199 μακρινά τοποθετούν τη σφραγίδα μπορούν επίσης να διαταχτούν για τη βελτίωση απόδοσης.

5. Προσαρμογή στο σίγμα προδιαγραφών ±3.

6. Ακρίβεια is±0.065% της έκτασης για τον κλασικό τύπο.

7. Παροχή ηλεκτρικού ρεύματος: Εξωτερική παροχή ηλεκτρικού ρεύματος που απαιτείται. Η συσκευή αποστολής σημάτων λειτουργεί στο συνεχές ρεύμα του 10.5-36 Β χωρίς το φορτίο. Η αντίστροφη προστασία πολικότητας είναι τυποποιημένη.

8. Όρια θερμοκρασίας: για περιβαλλοντικός-40 έως 85 °C χωρίς LCD, – 40 έως 80 °C με το LCD.

9. Self-diagnostics: ανιχνεύει έναν αισθητήρα ή η αποτυχία μικροεπεξεργαστών, το αναλογικό σήμα είναι οδηγημένη είτε υψηλή είτε χαμηλή για να προειδοποιήσει το χειριστή.
