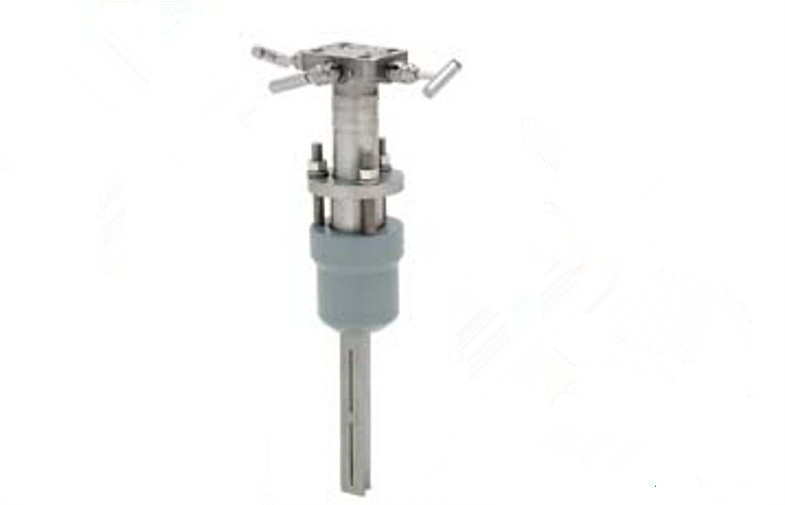

Flowmeter 485 Annubar Rosemount Annubar αρχικό που συνδυάζει με το 3051S ή την πολυμεταβλητή συσκευή αποστολής σημάτων 3095

Γρήγορη λεπτομέρεια:

• Καινοτόμος ακρίβεια αυξήσεων σχεδίου αυλακώσεων και τ-μορφής σε ±0.75%
• Ευρεία ποικιλία να τοποθετήσει τις διαμορφώσεις
• Το ακέραιο πολλαπλό κεφάλι επιτρέπει το άμεσο μοντάρισμα των συσκευών αποστολής σημάτων DP
• Το σχέδιο flo-βρυσών επιτρέπει στην εγκατάσταση χωρίς κλείσιμο συστημάτων
• Ιδανικοί ρευστοί τύποι: υγρό, αέριο, και ατμός

Περιγραφή:

Βιομηχανία που οδηγεί ενσωματωμένα flowmeters DP
Με την ενσωμάτωση της ηλεκτρονικής συσκευών αποστολής σημάτων πίεσης με το Annubar
Υπολογίζοντας κατά μέσο όρο το Pitot σωλήνα το (APT), Rosemount παρέχει τον υψηλότερο
εκτέλεση flowmeter DP εισαγωγής. Αυτό το πλήρως ενσωματωμένο flowmeter
εξαλείφει την ανάγκη για τις συναρμολογήσεις, σωλήνωση, βαλβίδες, προσαρμοστές,
πολλαπλές, και να τοποθετήσει υποστηρίγματα, με αυτόν τον τρόπο μειώνοντας τη συγκόλληση και
χρόνος εγκαταστάσεων.
Βελτιωμένη απόδοση με την καινοτόμο μέτρηση
τεχνικές
Το μετωπικό σχέδιο αυλακώσεων του Annubar και η επαναστατική μορφή βελτιώνονται
η ακρίβεια και η επανάληψη κάθε μέτρησης ροής δείχνουν.
Ο αυστηρός έλεγχος διεργασίας κερδίζεται από την αυξανόμενη δύναμη σημάτων και
μειωμένος θόρυβος σημάτων.
Οι σε πραγματικό χρόνο μετρήσεις μαζικής ροής είναι διαθέσιμες με
το ακέραιο σχέδιο αισθητήρων θερμοκρασίας
Ο κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας τ-διαμορφωμένος αισθητήρας περιλαμβάνει σφραγισμένη,
πίεση-διατήρηση thermowell ότι μαζική ροή αδειών σε όλη τη γραμμή
μεγέθη με μια ενιαία διείσδυση σωλήνων. Πολυμεταβλητή τεχνολογία μέσα
οι εφαρμογές αερίου και ατμού αντισταθμίζουν την πίεση και
παραλλαγές θερμοκρασίας, οι οποίες μπορούν να προκαλέσουν τα σημαντικά λάθη ροής.
Οι εγκαταστάσεις uptime αυξάνονται με τον συντήρηση-ελεύθερο
σχέδιο
Ο αισθητήρας Annubar σχεδιάζεται για να αποτρέψει την ένδυση και την παρεμπόδιση μέσα
ο σωλήνας. Η ηλεκτρονική είναι η σταθερότερη στη βιομηχανία και
επιτρέπει μέχρι τους κύκλους βαθμολόγησης 10 ετών, παροχή σημαντική
αποταμίευση συντήρησης.
Ενέργεια - αποταμίευση που κερδίζεται μέσω ελάχιστου μόνιμου
απώλεια πίεσης
Το μη-constricting σχέδιο του αισθητήρα Annubar δημιουργεί
ελάχιστη παρεμπόδιση στο σωλήνα, ο οποίος μειώνει τη μόνιμη πίεση
απώλεια. Η μόνιμη απώλεια πίεσης μπορεί να μετατραπεί άμεσα
ενέργεια - αποταμίευση υπό μορφή κόστους συμπιεστών για το αέριο, ηλεκτρικό
κόστος για τα υγρά, και κόστη καυσίμων για τον ατμό.

Εφαρμογές:

Flowmeter Annubar σειρά: Rosemount 3051SFA
ProBar®, μάζα ProBar® 3095MFA, 485, και 285
Η κατάσταση προόδου, πέμπτη γενεά Rosemount 485 Annubar
συνδυασμένος με το 3051S ή την πολυμεταβλητή συσκευή αποστολής σημάτων 3095 δημιουργεί
ακριβές, επαναλαμβανόμενο και αξιόπιστο flowmeter εισαγωγή-τύπων.
Το Rosemount 285 παρέχει ένα εμπορικό προϊόν που προσφέρει για
οι αιτήσεις γενικού σκοπού σας.

Προδιαγραφές:

Απόδοση
Υποθέσεις δήλωσης απόδοσης
Μετρημένη ΤΑΥΤΌΤΗΤΑ σωλήνων.
Παράγοντας συντελεστή απαλλαγής
±0.75% του ποσοστού ροής
Επανάληψη
±0.1%
Μεγέθη γραμμών
• Μέγεθος 1 αισθητήρων: 2 μέσα. σε 8 μέσα. (50 έως 200 χιλ.)
• Μέγεθος 2 αισθητήρων: 6 μέσα. σε 96 μέσα. (150 έως 2400 χιλ.)
• Μέγεθος 3 αισθητήρων: 12 μέσα. σε 96 μέσα. (300 έως 2400 χιλ.)

Ταξινόμηση
Ελάτε σε επαφή με μια διαχείριση διαδικασιών του Emerson αντιπροσωπευτική για
βοήθεια. Ένα φύλλο στοιχείων διαμόρφωσης απαιτείται πριν από τη διαταγή
για την επαλήθευση εφαρμογής.
Ροή Turndown
10:1or καλύτερα
Η επιφάνεια αισθητήρων Annubar τελειώνει
Η μπροστινή επιφάνεια του Annubar αρχικού είναι κατασκευασμένη για υψηλό
Εφαρμογές αριθμού Reynolds (χαρακτηριστικά αέριο και ατμός).
η σύσταση επιφάνειας δημιουργεί ένα πιό ταραχώδες στρώμα ορίου
μπροστινή επιφάνεια του αισθητήρα. Η αυξανόμενη αναταραχή παράγει το α
πιό προβλέψιμος και επαναλαμβανόμενος χωρισμός της ροής στην άκρη
ο αισθητήρας. Η κατάλληλη επιφάνεια τελειώνει θα καθοριστεί για
κάθε εφαρμογή της ταξινόμησης διαχείρισης διαδικασιών του Emerson
πρόγραμμα, λογισμικό κουτιών εργαλείων οργάνων.

Λειτουργικός
Υπηρεσία
• Υγρό
• Αέριο
• Ατμός
Όρια θερμοκρασίας διαδικασίας
Άμεσος τοποθετήστε τη συσκευή αποστολής σημάτων
• 500 °F (260 °C)
• 750 °F (398 °C) όταν χρησιμοποιείται με ένα άμεσο υποστήριγμα, υψηλό
θερμοκρασία 5 πολλαπλή βαλβίδων (σύνδεση συσκευών αποστολής σημάτων
Κώδικας πλατφορμών 6)
Μακρινός τοποθετήστε τη συσκευή αποστολής σημάτων
• 1250 °F (677 °C) – υλικό αισθητήρων Hastelloy
• 850 °F (454 °C) – υλικό αισθητήρων ανοξείδωτου
Όρια πίεσης και θερμοκρασίας (1)
Άμεσος τοποθετήστε τη συσκευή αποστολής σημάτων
• Μέχρι 600# το Ansi (1440 psig σε 100 °F (φραγμός 99 σε 38 °C))
• Η ακέραια μέτρηση θερμοκρασίας δεν είναι διαθέσιμη με
Βαλμένος φλάντζα τοποθετώντας τύπος μεγαλύτερος από την κατηγορία 600
Μακρινός τοποθετήστε τη συσκευή αποστολής σημάτων
• Μέχρι το Ansi 2500# (6000 psig σε 100 °F (φραγμός 416 σε 38 °C))

Ανταγωνιστικό πλεονέκτημα:

Το Rosemount 485 αρχικό στοιχείο Annubar χρησιμοποιεί ένα τ-διαμορφωμένο σχέδιο αισθητήρων αυτό
προσφέρει καλύτερα στην ακρίβεια και την απόδοση τάξης.
• Μέχρι 0.75% ακρίβεια ποσοστού ροής
• Χαμηλότερη μόνιμη απώλεια πίεσης οποιοδήποτε Flowmeter DP
• Διαθέσιμος σε 2 έως 96 μέσα. (50 - 2400 χιλ.) μεγέθη γραμμών
