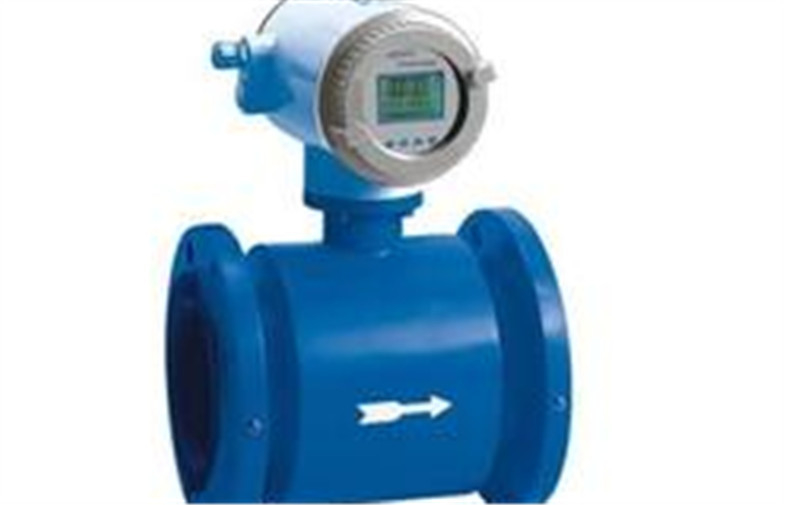

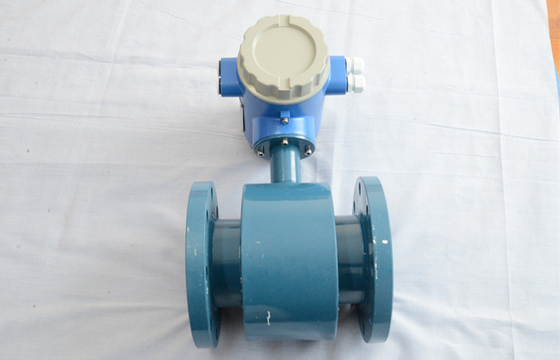

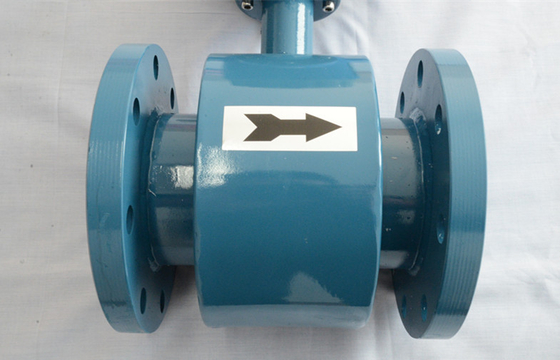

Ηλεκτρομαγνητικός μετρητής ροής για τη μέτρηση καθαρής/ροής του νερού λυμάτων

Ηλεκτρομαγνητικός μετρητής ροής για τη μέτρηση καθαρής/ροής του νερού λυμάτων





Γρήγορη λεπτομέρεια:



Τρόποι εγκατάστασης: Ενσωματωμένος φλάντζα τύπος

Άνοιγμα: DN10~DN2000

Υλικό ηλεκτροδίων: 316, HB, Hc, Tj, TA

Εσωτερικό υλικό επένδυσης: PTEE, PFA, F46, ΧΡΏΜΙΟ

Μέσο: διεύθυνση του υγρού (περιλάβετε το στερεό υγρό διφασικό σώμα)

Βαθμός ακρίβειας: 0.2%, 0.5%, 1.0%

Πεδίο ταχύτητας ροής: 0.1~15m/s (μονάδα ροής επιλέξιμη)

Εκτιμημένη πίεση: 0.6Mpa, 1.0Mpa, 1.6Mpa και 4.0Mpa

Βαθμός προστασίας: IP67, IP68

Σήμα παραγωγής: 4~20mA παραγωγή, συχνότητα, σφυγμός

Διεπαφή επικοινωνίας: RS232, RS485, ΚΑΙ ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ





Περιγραφή:



Ηλεκτρομαγνητικό flowmeter σειράς ZZGC ακολουθεί το νόμο του Faraday της ηλεκτρομαγνητικής επαγωγής. Μπορούν να χρησιμοποιηθούν για να μετρήσουν ακριβώς το ρυθμό ροής των υγρών που είναι ηλεκτρική διεύθυνση, καυστική ουσία, και μικτός με τα υγρά. Χρησιμοποιούνται ευρέως σε όλες τις βιομηχανίες του πετρελαίου, χημική εφαρμοσμένη μηχανική, φαρμακολογία, κατασκευή χάρτου, ηλεκτρική δύναμη, προστασία του περιβάλλοντος και ούτω καθ'εξής.



Ηλεκτρομαγνητικό flowmeter ταιριάζει για όλα τα είδη ροής των υγρών που μετρούν όπως το ηλεκτρονικό υγρό, η λάσπη και ο πηλός κ.λπ. αγωγιμότητας βάσει της ελάχιστης αγωγιμότητάς του. Το αποτέλεσμα δεν μπορεί να επηρεαστεί από τη θερμοκρασία, την πίεση, το ιξώδες και την πυκνότητα.

Μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση του διαβρωτικού υλικού εφ' όσον έχει επιλεχτεί το σωστό υλικό για το υλικό επένδυσης. Το στερεό μέσο δεν έχει επιπτώσεις στο αποτέλεσμα.

Ο αισθητήρας ροής και ο ευφυής μετατροπέας συμπαγείς ή συνθέτουν χωριστά πλήρες flowmeter.



Μέτρηση του ποσοστού σειράς: 1:100

η απουσία ροής λ ενισχύει τον εξοπλισμό

το λ ταιριάζει για διάφορο του ηλεκτρονικού υγρού αγωγιμότητας

λ καμία επιρροή από τη θερμοκρασία, το ιξώδες, την πίεση και την πυκνότητα

λ αντιδιαβρωτικό

μέτρο λ και και αντίστροφη ροή

η τεράστια επίδειξη λ, εύκολη λειτουργεί

λ μακροπρόθεσμο EEPROM για να σώσει τα στοιχεία όταν χάστε τη δύναμη

το λ υποστηρίζει MODBUS/HARTcommunication protocal

ευρεία λειτουργώντας σειρά βολτ λ

το λ μόνο εντοπίζει

Τεχνική προδιαγραφή αισθητήρων ροής

Τεχνική προδιαγραφή

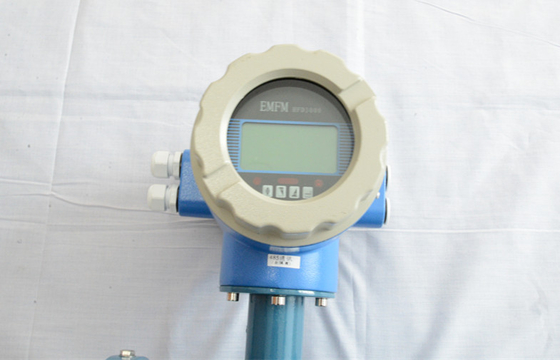

Η επίδειξη φθάνει στην υγρή επίδειξη κρυστάλλου 8element, τρέχον ρολόι για να δείξει τα στοιχεία ροής. δύο είδη μονάδων που επιλέγουν: κυβικό μετρητής ή Λ.

Δομή ύφος, συμπαγής τύπος ή χωριστός τύπος

Μέτρηση του μέσου υγρού ή solid-liquid του διφασικού ρευστού, αγωγιμότητα >0.5μs/cm2

Σειρά 0.05m/s~12m/s

Η σειρά ακρίβειας μεταξύ 0.1m/s~10m/s μπορεί να είναι 0.5%

DN (χιλ.) 6mm~2000 χιλ.

PN PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN420 ΠΡΟΑΙΡΕΤΙΚΌ

Σήμα παραγωγής 4~20mA ή συχνότητα

Επικοινωνία RS485, πρωτόκολλο υποστήριξης MODBUS (μη τυποποιημένο), ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ υποστήριξης (επιλογή)

Σύνδεση φλαντζών σύνδεσης DN6~DN2000

Τα πρότυπα σύνδεσης ταιριάζουν για όλα τα είδη προτύπων φλαντζών (π.χ.: BS EN1092-1)

Η τυποποιημένη ακρίβεια ισχύει για en1434-1: πρότυπα του 2003

Το πιστοποιητικό CE ισχύει για LVD 2006/95/EC και το EMC 2004/108/EC

Το EN 61326-1: πρότυπα ακτινοβολίας του 2006 (σαφή ισχύστε για τις BS en50081-1)

Το EN 61326-1: αποσυμφορητικά πρότυπα του 2006 (σαφή ισχύστε για τις BS en50082-1)

Το EN 61010-1: 2001

Ο συμπαγής τύπος βαθμού προστασίας για IP65, δακτυλογραφεί χωριστά για IP67or IP68 (προαιρετικό)

Παροχή ηλεκτρικού ρεύματος AC86~220V ή DC24V (προαιρετικό)

Περιβαλλοντική θερμοκρασία 5~55C

Περιβαλλοντικό huminity λιγότερο από 85% r.h (noncondensation)

Ρευστό αγωγιμότητας τομέα εφαρμογής όπως το κρύο και θερμό νερό, το καθαρό νερό και το διαβρωτικό υλικό κ.λπ.

DN (χιλ.) 6mm~~2000mm

PN PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN420

Ηλεκτρόδιο υλικό 316L

Η ευθυγράμμιση υλικό PTFE ή προσαρμόζει

Το μέσο tem 0~70, ανώτατο είναι 180

Υλικός χάλυβας άνθρακα της Shell

Βαθμός προστασίας IP65, IP67 και IP6

Σύνδεση όλα τα applys (π.χ.: BS EN1092-1)





Εφαρμογές:



Ο κύριος τομέας εφαρμογής

Καθαρό νερό, νερό λυμάτων

Η ηλεκτρονική κατασκευή και ορίζει

Χημεία και βιομηχανική ιατρική





Προδιαγραφές:



περιβάλλον θερμοκρασία	– 10~+ 60℃	κανονικές συνθήκες εργασίας ΕΝΑΝΤΙΟΝ όρος πειράματος	θερμοκρασία περιβάλλοντος	20℃±2℃
σχετικός υγρασία	5%~90%		σχετική υγρασία	45%~85%
Δύναμη ανεφοδιασμός	8~265V, 45~63Hz (ενιαίο εναλλασσόμενο ρεύμα) 16~30V (άμεσο ρεύμα)		εισαγωγή κεντρικών αγωγών	220±2% 50Hz±5%
Watt	<15wmating with="" sensor="">		Χρόνος προθέρμανσης	30min









Ανταγωνιστικό πλεονέκτημα:



- Περιβαλλοντική θερμοκρασία: -20~60
- Σχετική υγρασία: ≤85%RH
- Ατμοσφαιρική πίεση: 86KPa~106KPa
- Εφαρμόσιμο ρευστό: ηλεκτρικά διευθύνοντας το υγρό
- Ρευστή θερμοκρασία: - 25~ +65

- Ηλεκτρική αγωγιμότητα: 5us/cm.
