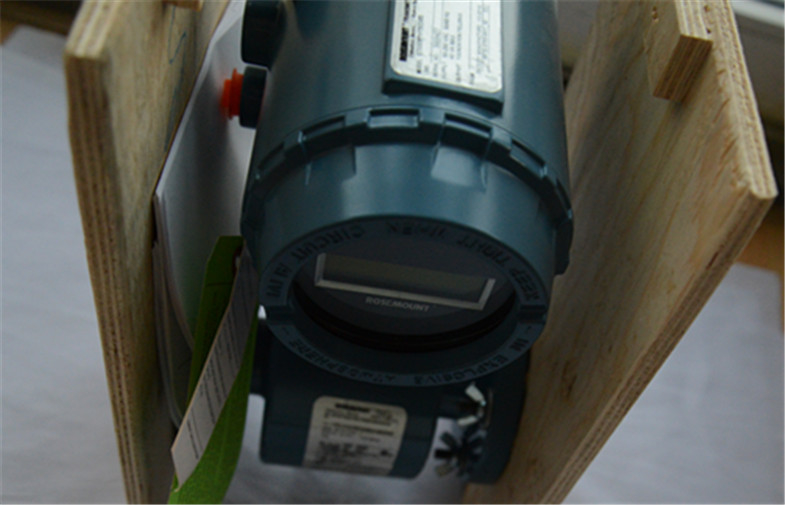

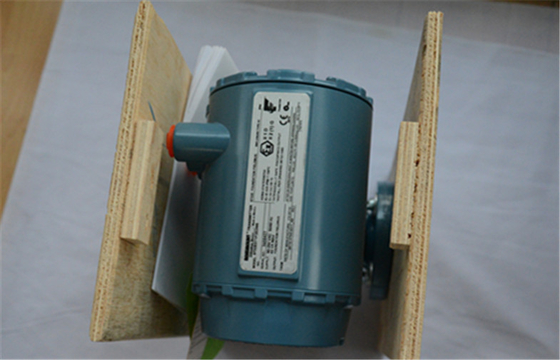

Ηλεκτρομαγνητικός μετρητής ροής εισαγωγής Rosemount με το ακέραιο ή μακρινό μοντάρισμα

Ηλεκτρομαγνητικός μετρητής ροής εισαγωγής Rosemount με το ακέραιο ή μακρινό μοντάρισμα

Γρήγορη λεπτομέρεια:

• Το ιδανικό για το ολοκλήρωμα τοποθετεί τις εγκαταστάσεις συσκευών αποστολής σημάτων

• ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ/ανάλογο, fieldbus ΙΔΡΥΜΑΤΟΣ, ή παραγωγή fieldbus PROFIBUS PA διαθέσιμη

• Προηγμένα διαγνωστικά διαθέσιμα

• Οπτικός διακόπτης LOI

• Προαιρετικό DI/DO διαθέσιμο (ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ μόνο)

Περιγραφή:

ΔΙΑΔΙΚΑΣΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Το Rosemount 8732 εγκατάσταση περιλαμβάνει και λεπτομερείς μηχανικός και ηλεκτρικός

διαδικασίες εγκαταστάσεων.

Τοποθετήστε τη συσκευή αποστολής σημάτων

Οι μακρινός-τοποθετημένες συσκευές αποστολής σημάτων μπορούν να τοποθετηθούν σε έναν σωλήνα μέχρι δύο ίντσες μέσα

διάμετρος ή ενάντια σε μια επίπεδη επιφάνεια.

Μοντάρισμα σωλήνων

Για να τοποθετήσει τη συσκευή αποστολής σημάτων σε έναν σωλήνα:

1. Συνδέστε το μοντάρισμα - υποστήριγμα με το σωλήνα χρησιμοποιώντας το να τοποθετήσει υλικό.

2. Συνδέστε τα 8732 με το μοντάρισμα - υποστήριγμα χρησιμοποιώντας τις να τοποθετήσει βίδες.

Μοντάρισμα επιφάνειας

Στην επιφάνεια τοποθετήστε τη συσκευή αποστολής σημάτων:

1. Συνδέστε τα 8732 με την τοποθετώντας θέση χρησιμοποιώντας τις να τοποθετήσει βίδες.

Για να μετατρέψετε από το ολοκλήρωμα τοποθετήστε στη μακρινή συσκευή αποστολής σημάτων υποστηριγμάτων, συμβουλεύεται

Χειρωνακτικό συμπλήρωμα: Ακέραιος τοποθετήστε στη μακρινή μετατροπή υποστηριγμάτων

ΣΥΝΔΕΣΕΙΣ ΑΙΣΘΗΤΗΡΩΝ

Αυτό το τμήμα καλύπτει τα βήματα που απαιτούνται για να εγκαταστήσουν φυσικά τη συσκευή αποστολής σημάτων

συμπεριλαμβανομένης της καλωδίωσης και της βαθμολόγησης.

Αισθητήρες Rosemount

Για να συνδέσετε τη συσκευή αποστολής σημάτων με έναν αισθητήρα μη-Rosemount, αναφερθείτε

κατάλληλο διάγραμμα καλωδίωσης στα «καθολικά διαγράμματα καλωδίωσης αισθητήρων» επάνω

σελίδα ε-1. Η διαδικασία βαθμολόγησης που απαριθμείται δεν απαιτείται όταν χρησιμοποιείται με

Αισθητήρες Rosemount.

Συσκευή αποστολής σημάτων στην καλωδίωση αισθητήρων

Οι βαλμένοι φλάντζα και αισθητήρες γκοφρετών έχουν δύο λιμένες αγωγών όπως φαίνεται στο σχήμα 2-16.

Καθένας ένας μπορεί να χρησιμοποιηθεί και για τα καλώδια κίνησης και ηλεκτροδίων σπειρών. Χρησιμοποιήστε

βούλωμα ανοξείδωτου που παρέχεται για να σφραγίσει τον αχρησιμοποίητο λιμένα αγωγών. Χρήση

Ταινία PTFE ή στεγανωτική ουσία νημάτων κατάλληλη για την εγκατάσταση κατά το σφράγιση

αγωγός.

Ένας ενιαίος αφιερωμένος αγωγός που οργανώνεται για τα καλώδια κίνησης και ηλεκτροδίων σπειρών είναι

απαιτημένος μεταξύ ενός αισθητήρα και μιας μακρινής συσκευής αποστολής σημάτων. Συσσωρευμένα καλώδια από

πολλαπλάσια μαγνητικά flowmeters σε έναν ενιαίο αγωγό είναι πιθανό να δημιουργήσουν

προβλήματα παρέμβασης και θορύβου στο σύστημά σας. Χρήση ένα σύνολο καλωδίων ανά

τρέξιμο αγωγών. Δείτε το σχήμα 2-16 για το κατάλληλο διάγραμμα εγκαταστάσεων αγωγών και

Πίνακας 2-3 για το συνιστώμενο καλώδιο. Για τα ακέραια και μακρινά διαγράμματα καλωδίωσης

αναφερθείτε στο σχήμα 2-19.

Εφαρμογές:

Rosemount 8732 συσκευή αποστολής σημάτων - σχέδιο ακέραιος-υποστηριγμάτων, αναδρομικά φωτισμένη επίδειξη, και explosionproof κατοικία. Διαθέσιμος με το fieldbus HART®, FOUNDATION™, ή PROFIBUS PA, τα διαγνωστικά συσκευών, και την επαλήθευση μετρητών Smart™ για να βελτιώσει την αξιοπιστία και την απόδοση

Προδιαγραφές:

Ειδοποίηση:

Περιβαλλοντικές εκτιμήσεις

Για να εξασφαλίσετε μέγιστη ζωή συσκευών αποστολής σημάτων, αποφύγετε τα άκρα θερμοκρασίας και τη δόνηση. Οι χαρακτηριστικές προβληματικές περιοχές περιλαμβάνουν:

• γραμμές υψηλός-δόνησης με τις ολοκληρωτικά τοποθετημένες συσκευές αποστολής σημάτων

• εγκαταστάσεις θερμός-κλίματος στο άμεσο φως του ήλιου

• υπαίθριες εγκαταστάσεις στα κρύα κλίματα

Οι μακρινές τοποθετημένες συσκευές αποστολής σημάτων μπορούν να εγκατασταθούν στο δωμάτιο ελέγχου για να προστατεύσουν την ηλεκτρονική από ένα σκληρό περιβάλλον και να παρέχουν την εύκολη πρόσβαση για τη διαμόρφωση ή την υπηρεσία.

Το Rosemount 8732 συσκευές αποστολής σημάτων απαιτεί την εξωτερική δύναμη έτσι πρέπει να υπάρξει πρόσβαση σε μια κατάλληλη πηγή ισχύος.
